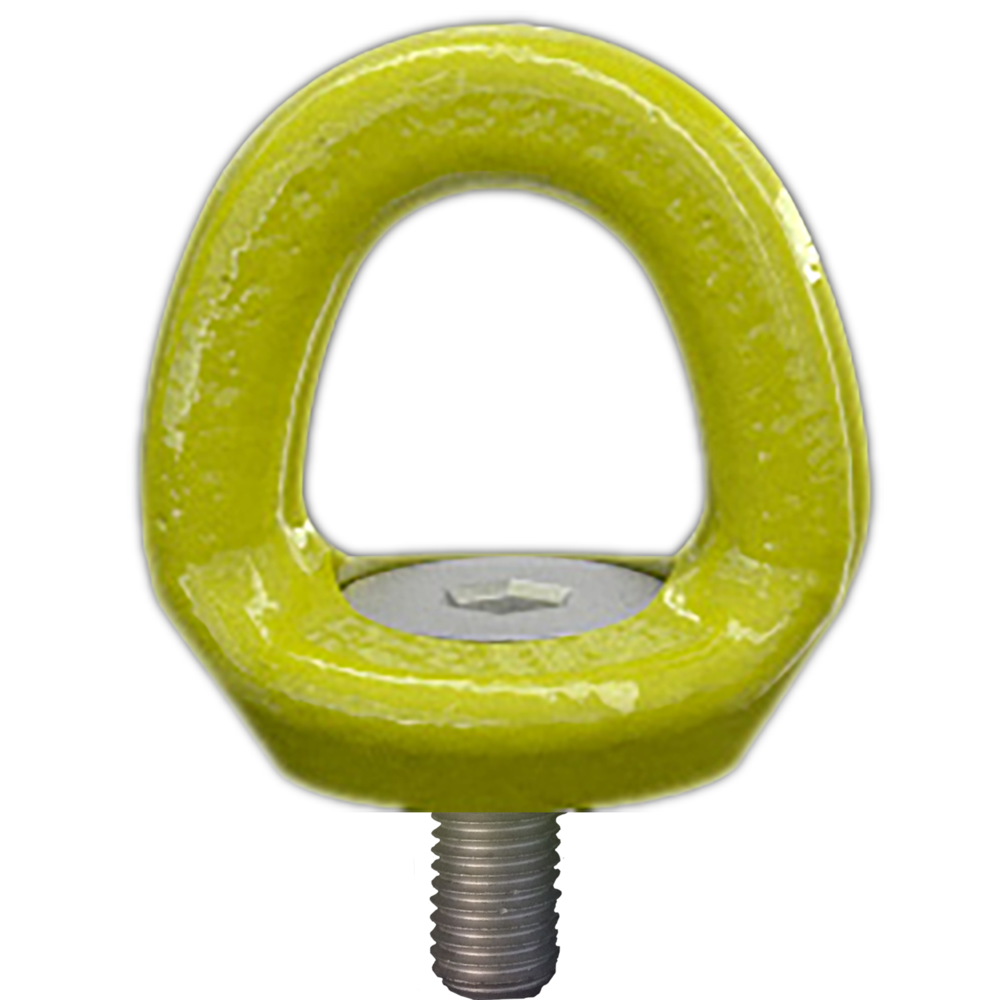

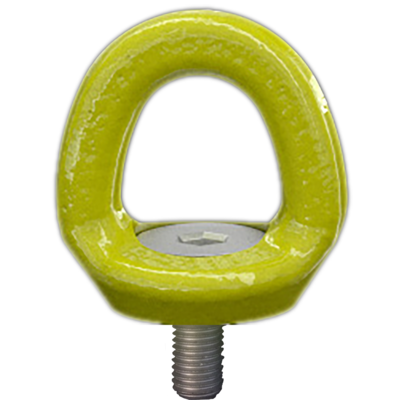

The RELP is a compact and robust lifting Point, ideal for top-mounting and when it is important to have Quick and easy on-hooking. The RELP has several times higher the WLL than a DIN580 eye bolt.
Proof load: 2.5 times WLL
The RELP is a compact and robust lifting Point, ideal for top-mounting and when it is important to have Quick and easy on-hooking. The RELP has several times higher the WLL than a DIN580 eye bolt.
Proof load: 2.5 times WLL
Symmetrisk last (tonn) |  |  |  |  |  |  | ||||
Antall kjettingskrev | 1 | 1 | 2 | 2 | 2 symmetrisk | 3&4 symmetrisk | ||||
Vinkel ß | 0° | 90° | 0° | 90° | 0-45° | 45-60° | 0-45° | 45-60° | Tilstramming | Umbrakonøkkel |
RELP -M8 x 1.25 RELP 5/16”-18 UNC | 0,7 | 0,3 | 1,4 | 0,6 | 0,4 | 0,3 | 0,6 | 0,4 | 10 Nm 7 Ft.Lbs | 8 mm 5/16” |
0,7 | 0,3 | 1,4 | 0,6 | 0,4 | 0,3 | 0,6 | 0,4 | |||
RELP -M10 x 1.5 RELP 3/8”-16 UNC | 1,2 | 0,5 | 2,4 | 1,0 | 0,7 | 0,5 | 1,0 | 0,7 | 15 Nm 11 Ft.Lbs | 8 mm 5/16” |
1,2 | 0,5 | 2,4 | 1,0 | 0,7 | 0,5 | 1,0 | 0,7 | |||
RELP -M12 x 1.75 RELP 1/2”-13 UNC | 2,0 | 0,8 | 4,0 | 1,6 | 1,1 | 0,8 | 1,6 | 1,2 | 27 Nm 20 Ft.Lbs | 8 mm 5/16” |
2,0 | 0,8 | 4,0 | 1,6 | 1,1 | 0,8 | 1,6 | 1,2 | |||
RELP -M16 x 2 RELP 5/8”-11 UNC | 3,50 | 1,5 | 7,0 | 3,0 | 2,1 | 1,5 | 3,1 | 2,2 | 60 Nm 44 Ft.Lbs | 8 mm 5/16” |
3,50 | 1,5 | 7,0 | 3,0 | 2,1 | 1,5 | 3,1 | 2,2 | |||
RELP -M20 x 2.5 RELP 3/4”-10 UNC RELP 7/8”-9 UNC | 6,10 | 2,4 | 12,2 | 4,8 | 3,3 | 2,4 | 5,0 | 3,6 | 90 Nm 66 Ft.Lbs 66 Ft.Lbs | 8 mm 5/16” 5/16” |
5,00 | 2,3 | 10,0 | 4,6 | 3,1 | 2,3 | 4,8 | 3,4 | |||
6,10 | 2,4 | 12,2 | 4,8 | 3,3 | 2,4 | 5,0 | 3,6 | |||
RELP -M24 x 3 RELP 1”-8 UNC | 8,10 | 3,3 | 16,2 | 6,6 | 4,6 | 3,3 | 6,9 | 4,9 | 135 Nm 100 Ft.Lbs | 19 mm 3/4” |
8,10 | 3,3 | 16,2 | 6,6 | 4,6 | 3,3 | 6,9 | 4,9 | |||
"RELP -M30 x 3.5 RELP 1 1/4”-7 UNC" | 12,10 | 4,6 | 24,2 | 9,2 | 6,4 | 4,6 | 9,6 | 6,9 | 270 Nm 200 Ft.Lbs | 19 mm 3/4” |
12,10 | 4,6 | 24,2 | 9,2 | 6,4 | 4,6 | 9,6 | 6,9 | |||
RELP -M36 x 4 RELP 1 1/2”-6 UNC | 16,10 | 7,1 | 32,2 | 14,2 | 9,9 | 7,1 | 14,9 | 10,6 | 320 Nm 236 Ft.Lbs | 19 mm 3/4” |
16,10 | 7,1 | 32,2 | 14,2 | 9,9 | 7,1 | 14,9 | 10,6 | |||
RELP -M42 x 4.5 RELP 1 3/4”-5 UNC | 24,00 | 9,1 | 48 | 18,2 | 12,7 | 9,1 | 19,1 | 13,6 | 600 Nm 440 Ft.Lbs | 19 mm 3/4” |
24,00 | 9,1 | 48 | 18,2 | 12,7 | 9,1 | 19,1 | 13,6 | |||
RELP -M48 x 5 RELP 2”-4.5 UNC | 32,00 | 12,1 | 64 | 24,2 | 16,9 | 12,1 | 25,4 | 18,1 | 800 Nm 590 Ft.Lbs | 19 mm 3/4” |
32,00 | 12,1 | 64 | 24,2 | 16,9 | 12,1 | 25,4 | 18,1 |
